Console para pontes HC

Fôrma modular para concretar as abas ou lajes centrais de pontes com núcleo metálico ou pré-fabricado. Característica de destaque: a segurança do sistema.
Fôrma modular para concretar as abas ou lajes centrais de pontes com núcleo metálico ou pré-fabricado. Característica de destaque: a segurança do sistema.

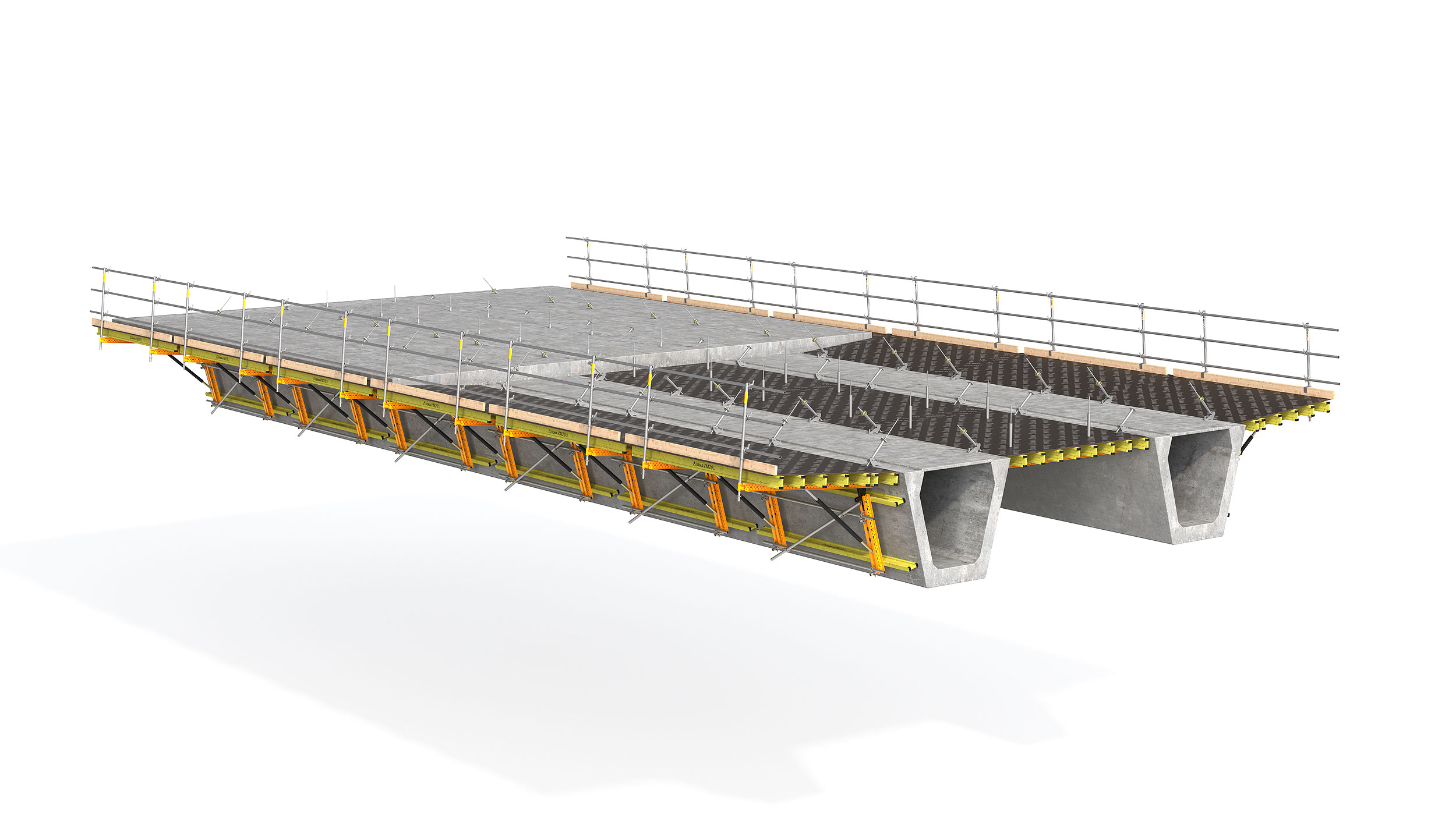

O Consola para pontes HC é utilizado para concretagem in-loco de abas ou laje central de pontes mistos com núcleo metálico ou de concreto pré-fabricado.

O sistema é formado por uma fôrma modular e elementos auxiliares que permitem sua fixação ao núcleo da ponte.

As bases que fixam na fôrma ao núcleo, podem ficar perdidas no concreto ou ser recuperáveis dependendo do comprimento e características da ponte.

Fôrma da aba externa:

  • Fôrma tipo plataforma formada principalmente por riostras, tensores e vigas.
  • A união entre as riostras pode ser feita através de diferentes conectores.
  • O ângulo adequado entre as riostras é efetuando regulando o tensor.
  • O apoio (da segunda riostra) sobre o núcleo, será feito com vigas de madeira (baixas cargas) ou o Apoio Consola HC (altas cargas).

Fôrma da aba interna / central:

  • Fôrma para solucionar as abas localizadas entre os dois núcleos.
  • Painéis simples formados por duas riostras e vigas.
  • Sistema seguro com montagem e desmontagem por cima; nenhuma operação é feita por baixo da fôrma.
  • Sistema leve, fôrma composta por elementos de baixo peso.
  • Simplicidade de uso, não é necessária grande qualificação para o uso.
  • Montagem rápida, a maior parte dos elementos do sistema são unidos por pinos. Desta forma se conseguem reduzir o tempo e mão de obra de montagem.
  • Sistema versátil, se adapta facilmente a diferentes geometrias.
