Sistemas autotrepantes ATR

Sistema de fôrma autotrepante sem a necessidade de grua. Agiliza os tempos de construção e permite múltiplas aplicações para cada obra de grande altura. Segurança na montagem e movimentação.
Sistema de fôrma autotrepante sem a necessidade de grua. Agiliza os tempos de construção e permite múltiplas aplicações para cada obra de grande altura. Segurança na montagem e movimentação.

O ATR é uma fôrma autotrepante, acionada por mecanismos hidráulicos e mecânicos que permite a elevação dos conjuntos de fôrma e consoles trepantes simultaneamente e sem a necessidade de grua. Elaborado para estruturas verticais altas, onde o vento, o grau de uso da grua e as exigências de segurança sejam fator chave.

A movimentação é realizada pela sucessiva elevação do mastro e do conjunto console-fôrma sobre a parede.

Sua principal característica é a fácil adequação a geometrias complexas, acabamento de concreto aparente e principalmente pela alta produtividade durante a execução, com total segurança.

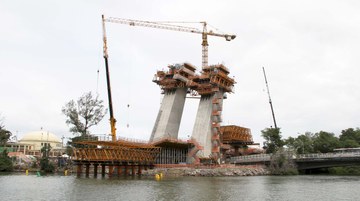

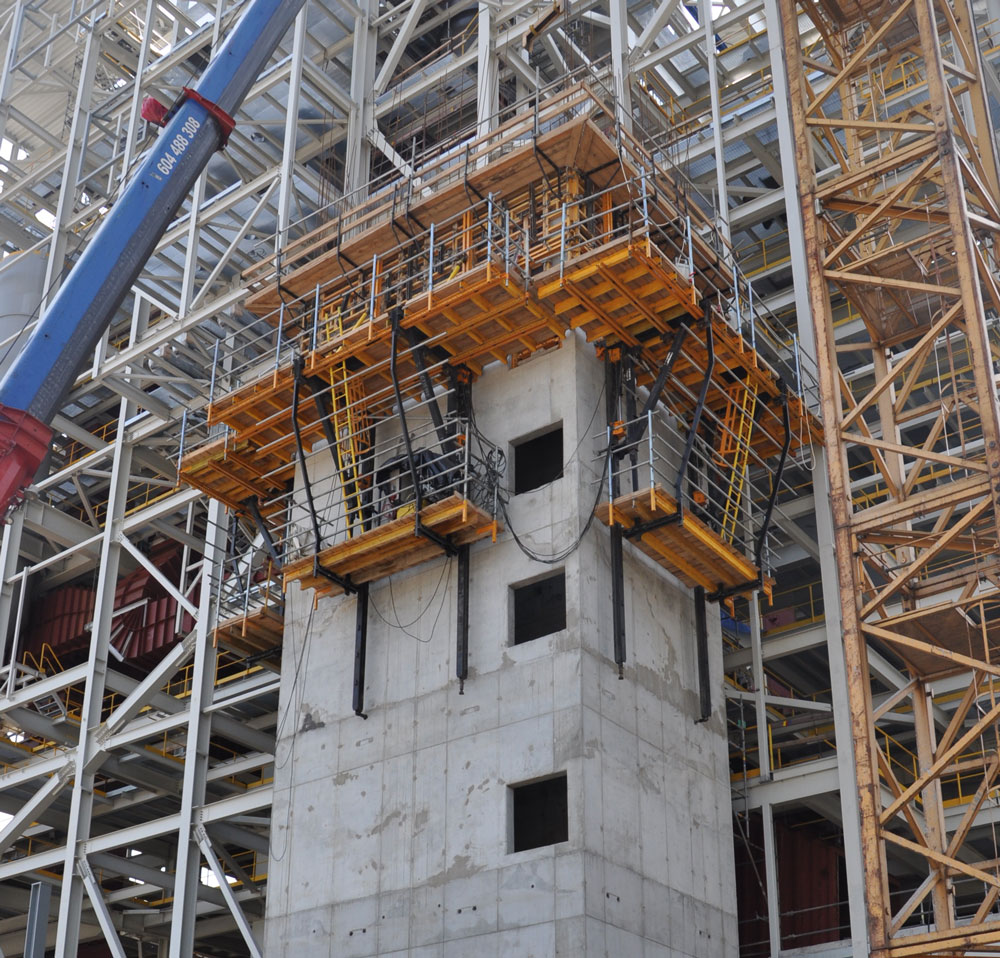

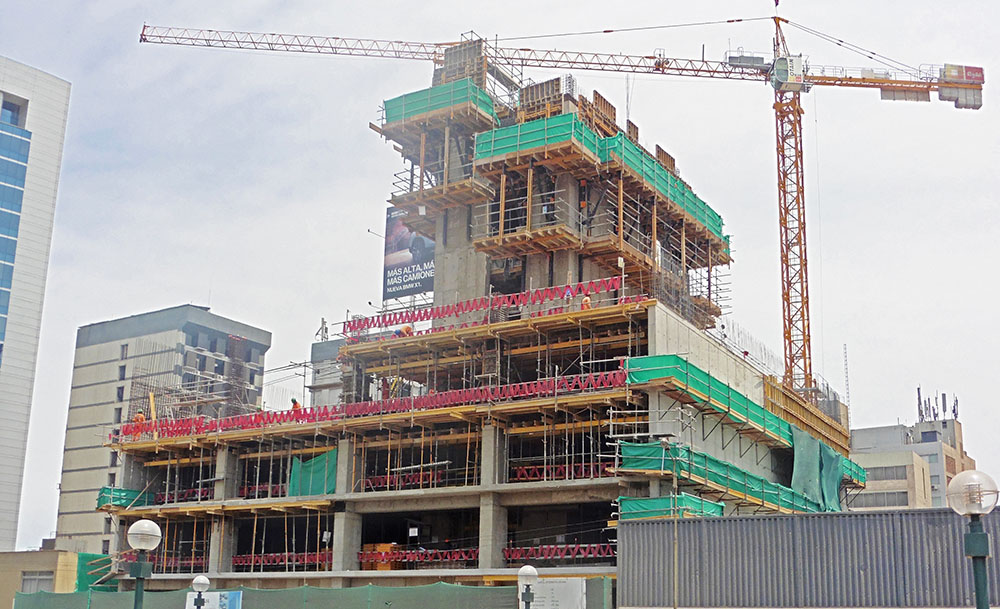

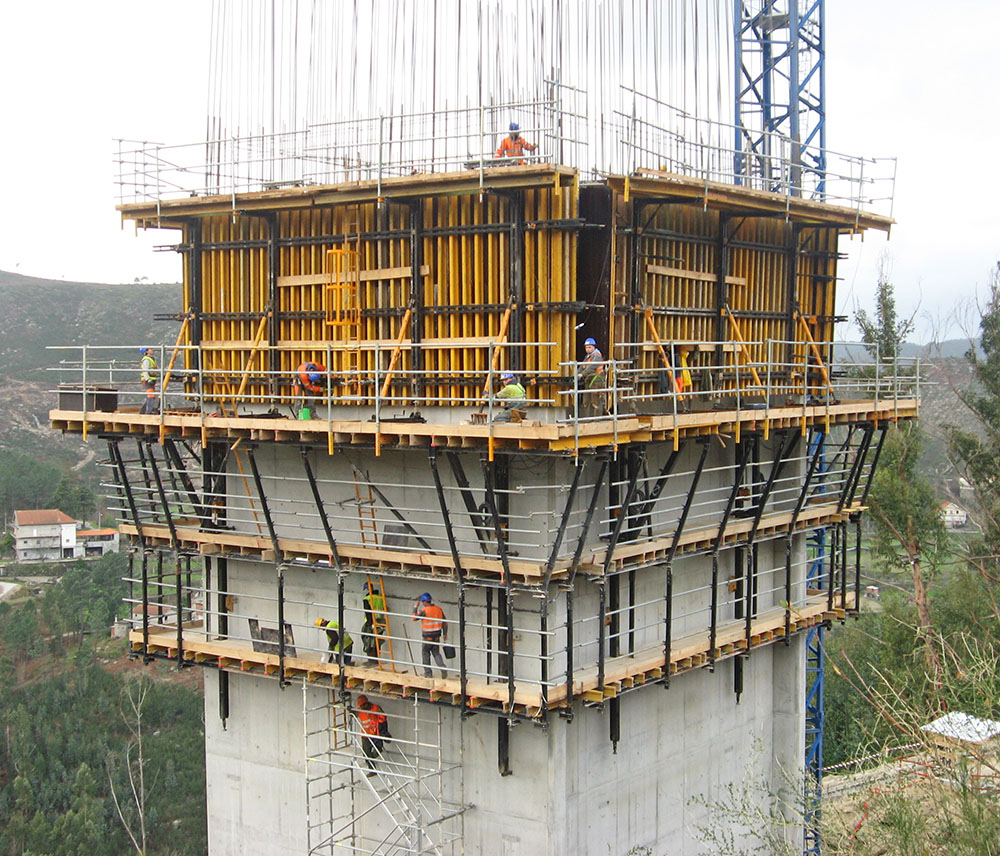

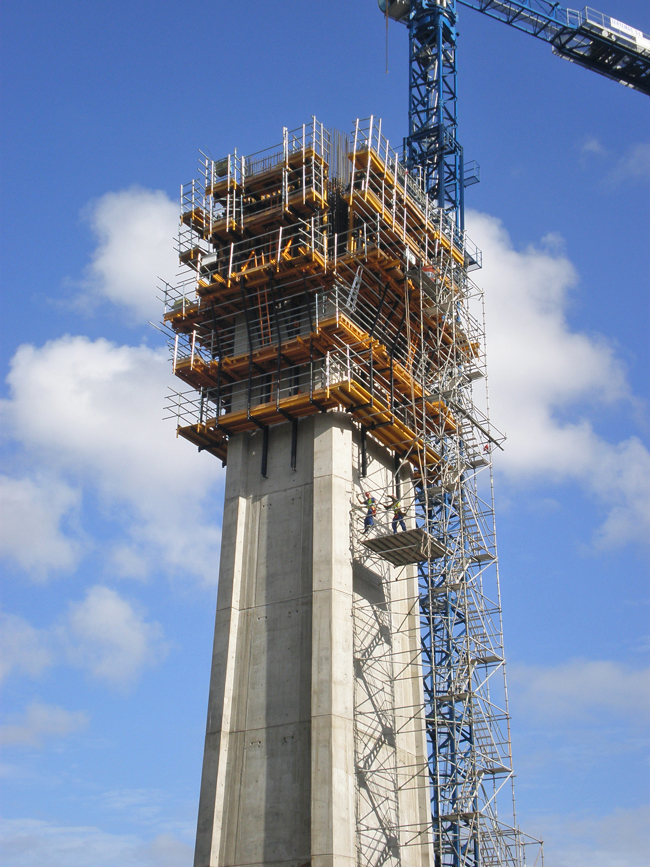

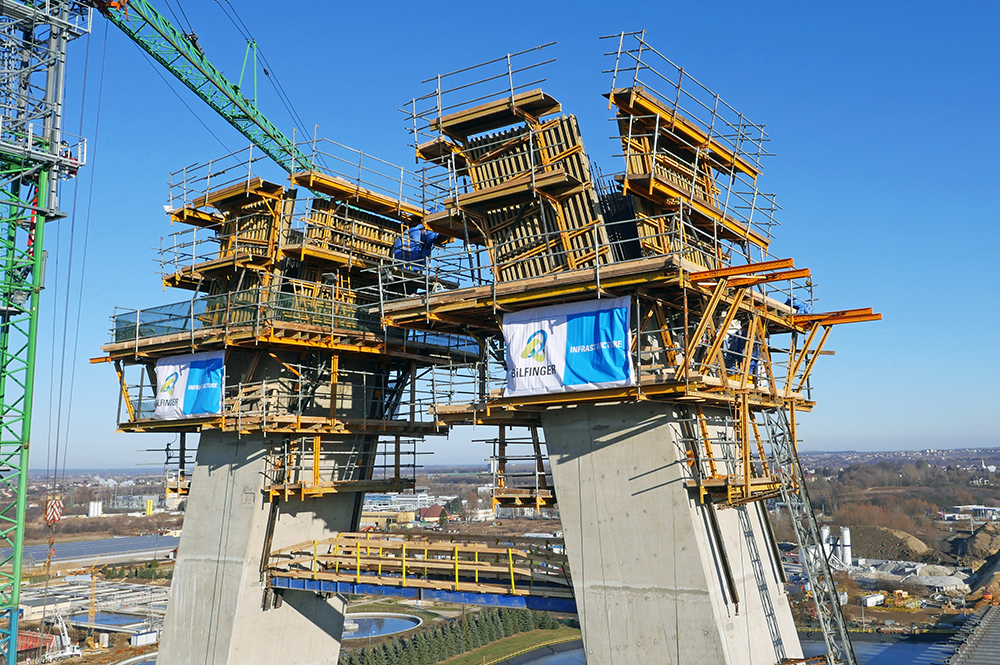

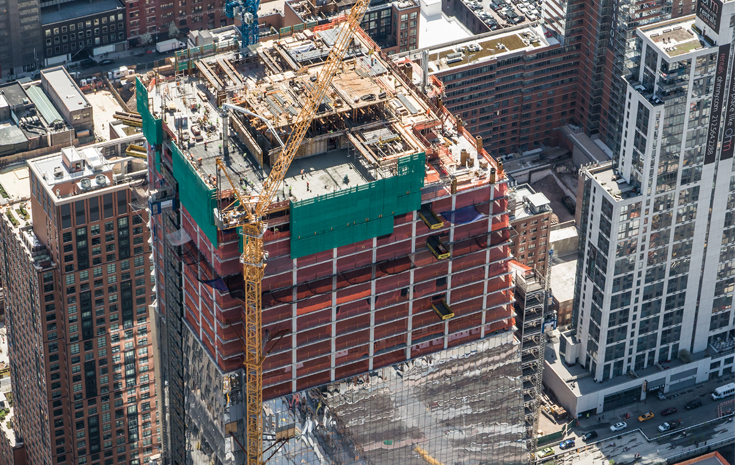

É um sistema ideal para construção de edifícios altos (arranha-céus), núcleos de elevador ou de escada, paredes de concreto em fachadas de edifícios e também em pilares, pilone ou mastros na execução de pontes convencionais ou estaiadas.

Console Auto Trepante ATR-B

Configuração de console do sistema autotrepante. Recuo mediante carros (70 cm), sobre o próprio consola. Elementos de regulagem para aprumar e posicionar a fôrma horizontal e verticalmente. Duas plataformas, principal de trabalho (largura 2,5 m) e para acionamento do sistema hidráulico. Outras 3 possíveis plataformas para concretagem, recuperação de elementos e outras tarefas.

Console estreito Auto Trepante ATR-N

Utilizado em vãos estreitos entre paredes. Larguras de entre 1,75 e 2,5 m.onde não é possível utilizar o console ATR-B. Fôrma suspensa de estrutura superior para trabalhos de desfôrma, recuo e posicionamento.

Plataforma Auto Trepante ATR-P

Plataformas utilizadas em vãos onde por dimensões, cargas ou geometria consigam um melhor desempenho que a solução com consoles Auto Trepantes.

Estrutura mediante Perfis MK. Possui diferentes geometrias e sistemas de recuo de fôrma (carros ou estruturas de suspensão). Permite montar estruturas para suportar elementos auxiliares de obra, tais como distribuidores de concreto e gruas pequenas.

  • Flexível e polivalente perante a todo tipo de necessidades de construções em grande altura
  • Versátil graças a componentes do sistema MKfechamentos, geração de plataformas, segurança e recuperação de cones
  • Autonomia quase total em comparação a grua. Permite o içamento simultâneo da fôrma, plataformas de trabalho e distribuidor de concreto.
  • Movimentação hidráulica: produtividade superior a trepantes convencionais com grua. Altos ritmos de execuçãevados
  • Funciona também em condições climáticas adversas
  • Segurança na elevação e manuseio a grandes alturas
  • Adaptável a complexas geometrias de paredes
  • Plataformas de trabalho amplas e protegidas. Acessos seguros
  • Sistema hidráulico configurável de acordo com as necessidades
  • Grande capacidade de carga. Permite o içamento de grandes conjuntos:
    • Central hidráulica. Aciona até 12 cilindros simultáneamente
    • Permite controlar a carga de trabalho de cada cilindro separadamente
  • Consoles fixados a parede com cones embutidos no concreto (absorção de cargas horizontais e verticais)
  • Carros de recuo para trabalhos entre painéis de fôrma
  • Acessórios principais compartilhados com toda a gama
  • Compátivel com todos as fôrmas verticais e com Sistema MK
