Fôrma modular ORMA

Sistema de fôrma modular e qualquer outro tipo de construção de estruturas verticais de concreto. Proporciona alto rendimento, com baixo custo de mão de obra.
Sistema de fôrma modular e qualquer outro tipo de construção de estruturas verticais de concreto. Proporciona alto rendimento, com baixo custo de mão de obra.

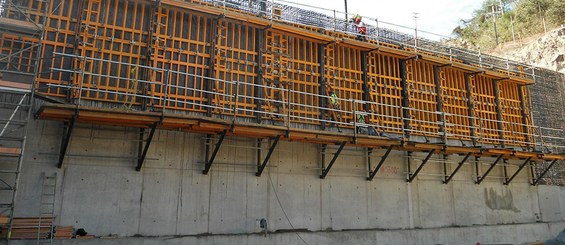

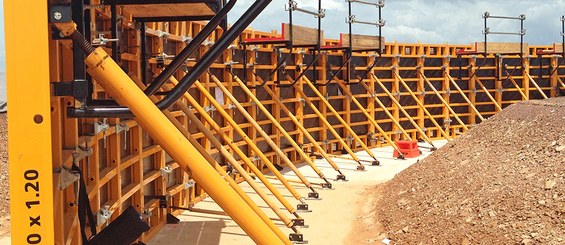

O sistema de fôrma modular ORMA é uma fôrma vertical para concreto, adequada para construir qualquer tipo de elementos de concreto verticais, tanto para construção pesada quanto em edificação (paredes, pilares, encontros, sapatas...).

De grande produtividade e com mínimos custos de mão de obra e tempo de montagem.

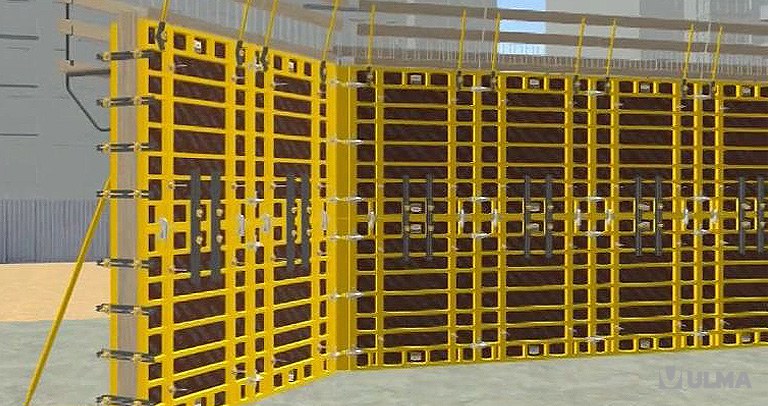

Composta por painéis que se unem mediante grapas para formar os conjuntos que compõem a fôrma. Dispõe de elementos que solucionam qualquer tipo de geometria de maneira eficaz e segura.

  • Desenvolvido para suportar grandes pressões  de concreto (homologado pelo órgão GSV)
  • Pressão de concreto admissível:
    • Gama 3,3 m: 80 kN/m2
    • Gama 2,7 m: 74 kN/m2
  • Flechas máximas:
    • Para 60 kN/m2: linha 7, tab. 3 DIN 18202
    • Para 80 kN/m2: linha 6, tab. 3 DIN 18202
  • Para altura de concretagem ≤ 3,3 m são necessárias somente 2 linhas de ancoragens em altura
  • Para altura de concretagem >3,3 m são necessárias 3 linhas de ancoragens em altura
  • Ampla gama de painéis com alturas de 3,3 m, 2,7 m, 1,2 m, 0,6 m e até 3,3 x 2,4 m (7,92 m2)
  • PILARES
    • Ampla gama de painéis de pilares para pilares de 30 x 30 cm até 120 x 120 cm (regulagem a cada 5 cm)
    • Alturas de painéis: 2,7 m; 1,2 m; 0,6 m
    • Larguras do painel pilar: 0,72 m; 0,92 m e 1,32 m
    • Até 80 kN/m2 de pressão de concreto admissível
  • Muito versátil: furos laterais para montagem rápida de soluções típicas (fechamentos de paredes, cantos, pilares…). Mínimo trabalho de arremates e compensações
  • Grapa ORMA
  • União de painéis com grapas, com um só golpe de martelo
    • Três funções básicas:
      • Unir
      • Alinhar
      • Travar
    • Regulagem de grapa: compensações de até 10 cm
  • Painél robusto galvanizado com quadro metálico reforçado nos cantos
  • Elemento de união entre painéis nos cantos
  • Excelentes acabamentos graças ao compensado fenólico de abedul de alta qualidade
  • Ampla gama de painéis com alturas de 3,3 m, 2,7 m, 1,2 m e até 3,3 x 2,4 m (7,92 m2)
  • Elementos de proteção de fácil incorporação aos painéis. Segurança garantida
